Насосы для канализации с режущим механизмом SEG, SEG AUTOADAPT
Технические характеристики
Подача до 34 м3 /ч
Напор до 45,7 м
Температура перекачиваемой среды до 40 °С
Глубина погружения до 10 м
Назначение
Малогабаритная компоновка делает насос пригодным как для стационарной, так и для мобильной эксплуатации. Режущий механизм со стороны всасывающего патрубка измельчает содержащиеся в сточных водах включения.
Основные области применения
  • Перекачивание сточных вод, которые не могут отводиться в канализацию самотеком
  • Перекачивание грунтовых вод
  • Откачивание бытовых сточных вод из одного или нескольких частных домов, небольших административных или производственных зданий
  • В комплектных канализационных станциях PS.R, PS.G, PS.M
Конструкция
Одноступенчатый моноблочный погружной насос с радиально расположенным напорным патрубком. Насос изготовлен из чугуна. Гладкое покрытие корпуса насоса предотвращает налипание грязи.
Рис. 1. SEG
Рис. 1. SEG
Электродвигатель
Погружной электродвигатель однофазный – от 0,9 кВт до 1,2 кВт или трехфазный – от 0,9 кВт до 4 кВт, класс защиты IP 68, класс стойкости изоляции по отношению к нагреву F (155 °С). Все электродвигатели насосов модели SEG оборудованы двумя тепловыми реле. Через защитную цепь одно тепловое реле будет выключать насос, размыкая цепь при перегреве (при температуре свыше 150 °С). После охлаждения тепловое реле будет вновь замыкать эту цепь. Второе тепловое реле будет размыкать цепь при температуре, превышающей температуру размыкания первого теплового реле примерно на 20 °С (при температуре около 170 °С). По желанию потребителя можно использовать как оба тепловых реле, так и одно из двух. Для насоса во взрывозащищенном исполнении используются оба тепловых реле. Максимальное количество пусков / остановов в час: 30.
Отличительные особенности SEG AUTOADAPT
Насосы SEG AUTOADAPT имеют встроенный контроллер, датчики и защиту электродвигателя. Остаётся только подключить насос к источнику питания. Преимущества данных насосов:
  • Встроенный датчик контроля уровня и датчики сухого хода.
  • Встроенная защита двигателя.
  • Чередование насосов. Если в одном и том же резервуаре несколько насосов, встроенная логика управления обеспечит равномерное распределение нагрузки между ними.
  • Выход аварийного сигнала.
  • В насосе имеется выход аварийного реле. Имеются контакты NC и NO, которые используются по необходимости, например, для звукового или визуального аварийного сигнала. Параметры аварийных сигналов указаны в приведенной ниже таблице.
  • Задержка между пусками насосов после отключения питания в электросети.
  • Насос не включится, пока чередование фаз не будет правильным.
  • Самокалибровка после каждого цикла насоса.
  • Защита от заклинивания. Функция защиты от заклинивания запускает насос с интервалами, заданными в программе, чтобы исключить заклинивание рабочего колеса. Данная функция отклоняет показания датчика сухого хода в невзрывозащищённых исполнениях.
  • Функция задержки отключения (откачка пены). Функция задержки отключения используется с периодичностью, заданной в программе, если есть риск образования пены
Для изменения настроек по умолчанию, выполнения дополнительных настроек или считывания данных журнала аварий и рабочих параметров, таких как число пусков и наработка, может быть подключено устройство Grundfos CIU, постоянно или временно.

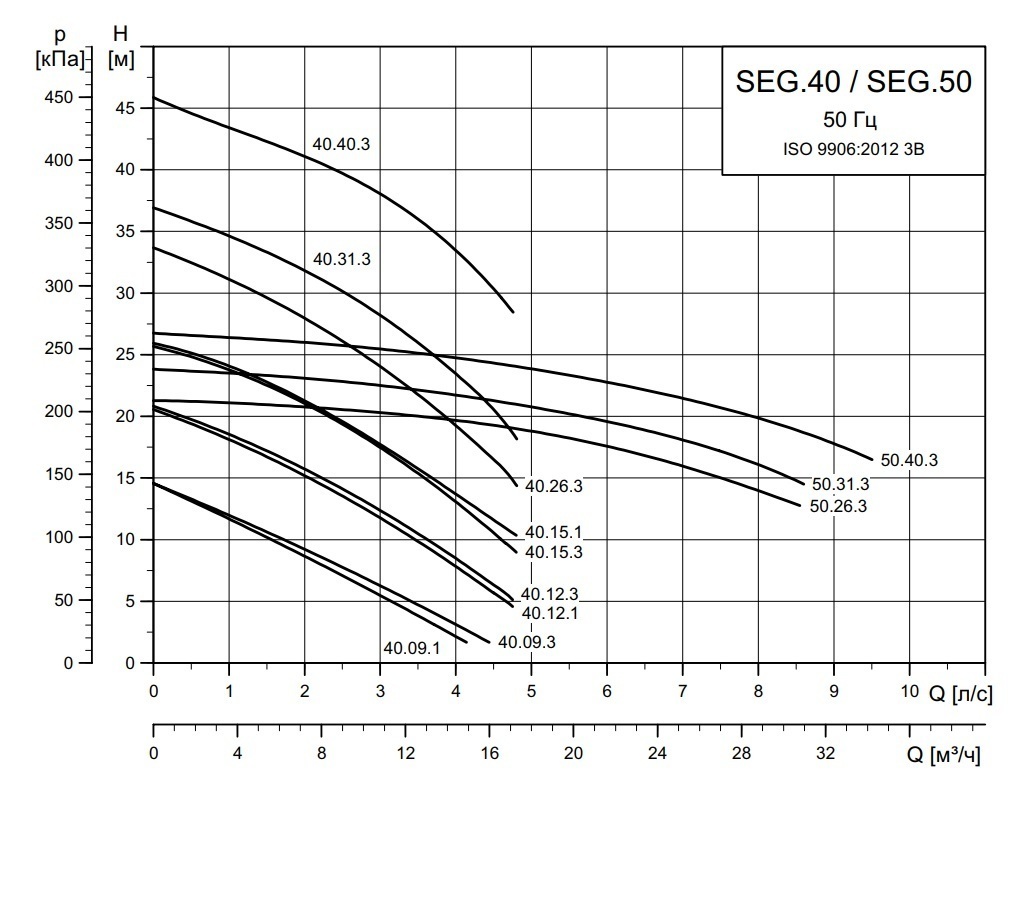

Рис. 2. Кривые характеристик
Рис. 2. Кривые характеристик

Инструкция

Размер файла: 9.85 мб

SEG Паспорт, Руководство по монтажу и эксплуатации

Перейти

Канализационные погружные насосы Grundfos SEG
